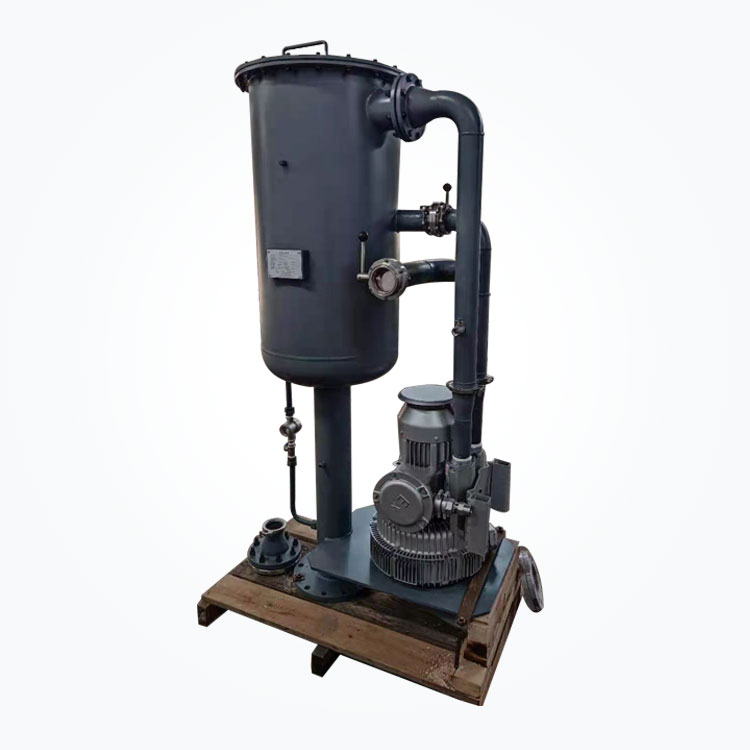

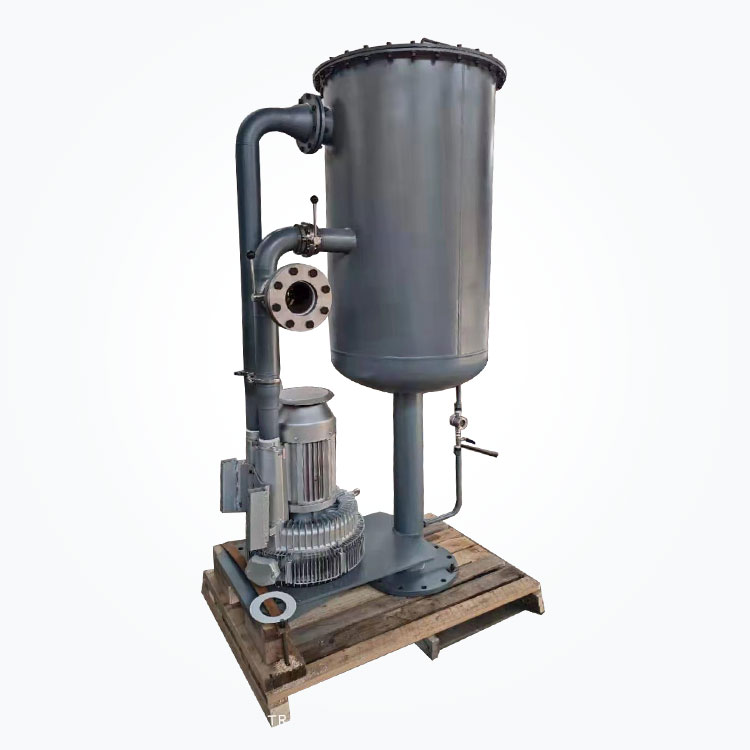

Separador de boira d’oli

Aplicació de la boira del dipòsit de petroli Separador de la boira en el dipòsit de petroli de l'estació de petroli lubricant hidràulica

Fons

Les estacions petrolieres lubricants s’utilitzen àmpliament en la lubricació d’equips de maquinària més gran, com ara compressor, turbina de gas, etc. Quan l’oli lubricant passa per l’engranatge principal o el rodament del motor principal, es generarà una gran quantitat de boira d’oli i ho farà

Conseqüències de les emissions directes:

• El diàmetre de les partícules de boira d’oli és molt petit (més del 90% és inferior a 1 um). Quan es descarrega a l’aire, es barrejarà i es condensarà amb les partícules sòlides a l’aire i, a continuació, formaran contaminants de l’aire amb una forta adhesió,

• La descàrrega directa d’una gran quantitat de boira de petroli augmenta la pèrdua d’oli lubricant i provoca greus residus econòmics. Per exemple, una turbina de gas de 35MW necessita afegir 2000kg de 46# oli lubricant cada any abans que s’afegeixi el separador de la boira del petroli

Principi de treball del separador de boira de petroli

La sortida d’aire del separador de boira d’oli està connectada amb l’entrada d’aire del ventilador a prova d’explosió i la boira d’oli s’extreu del dipòsit d’oli per la força de bombament del ventilador.

Diagrama esquemàtic del principi del separador de boira de petroli

• 1. Manòmetre de pressió abans de la filtració

• 2. Manòmetre de pressió després de la filtració

• 3. Cartutx de filtres

• 4. Vàlvula de papallona

• 5. Vàlvula de bypass

• 6. Fan

• 7. Vàlvula de retorn de l’oli

Avantatges del producte

• La part del marc de l’element del filtre està feta d’acer inoxidable 304, que és resistent a la corrosió i que no provocarà impureses sòlides com l’oxidació per contaminar l’oli després d’utilitzar-se a llarg termini.

• La nostra empresa ha avançat el banc de proves de separació de boira de petroli, que adopta un espectròmetre de mida de partícules de palas alemany i el sistema de detecció de filtres de la Companyia TSI US TSI 3150 i pot detectar precisió de 0,01um a 40UM.

• El flux de separador es pot ajustar segons les condicions de treball reals dels usuaris;

• Està equipat amb vàlvula de bypass per evitar la influència de la resistència excessiva de l’element de filtre en el retorn del petroli del dipòsit d’oli;

• Cada aigües amunt i aigües avall està equipat amb un manòmetre de pressió, que no només és convenient comprendre la pressió negativa dins del dipòsit d’oli, sinó que també pot controlar la diferència de pressió de l’element del filtre en temps real.





Característiques estructurals de l'element de filtre

L’element del filtre adopta una estructura composta de la coalescència de gas-líquid.

Paràmetres de rendiment de l'element de filtre

• Alta eficiència d’eliminació de líquids i rendiment estable de coalescència;

• El disseny del diàmetre dels porus augmenta gradualment des de dins fins a l’exterior pot minimitzar la caiguda de pressió;

• La col·locació raonable de les fibres del filtre de capa coalescent millora molt la circulació;

• El disseny del marc de suport de metalls de dues capes interiors i exteriors té una gran resistència i és adequat per a un funcionament a llarg termini.





El principi de selecció d’elements de filtre

Quan la separació de gas-líquids, l'eficiència del filtre depèn principalment de la coalescència de l'element del filtre.

L’estructura de l’element de filtre d’alt rendiment ha de tenir les característiques següents:

• Té una gran resistència, sense contaminació, ni burr i cap reacció química;

• La xarxa de suport interior i exterior hauria de tenir prou força, sense contaminació, ni burr i cap reacció química;

• El paper de revestiment interior i exterior ha de tenir una capacitat de pas elevada, alta resistència a la tracció i utilitzar materials amb fibres llargues, sense vessament i sense reacció química;

• El material de filtre d’alt rendiment és la fibra inerta i la resina de gran resistència, amb una mida de porus uniforme, alta velocitat d’obertura per unitat d’àrea i un gruix raonable;

• Adoptar un enllaç longitudinal avançat i no hi ha fuites al lloc d’enllaç;

• El formulari de segellat s'ha de seleccionar raonablement per assegurar -se que no hi ha cap bypass a la connexió.

Influència de l'estructura de la mida dels porus del material de filtre sobre la capacitat contaminant

El material de filtre de mida de porus gradual té una alta capacitat de contaminant

El material de filtre d’obertura uniforme té una petita capacitat de contaminant

Principi de disseny de l'element de filtre

Per tal d’optimitzar el rendiment de l’element del filtre, cal tenir en compte la temperatura, el funcionament i la pressió de disseny i el disseny, la caiguda inicial de pressió net, la caiguda de pressió màxima permesa, el funcionament i el cabal de disseny, la densitat i la viscositat del fluid

Eficiència de filtració i caiguda de pressió de l’element del filtre

L’eficiència d’eliminació de les partícules per sobre de 0,3î¼ és del 99,97%¥, i el contingut de petroli del gas de sortida és inferior a 2 ppm, que és inferior al d’elements de filtre estrangers similars.
