Separador combinat vertical amb element de filtre coalescent d’alta eficiència
Àmpliament utilitzat en plantes d’amoníac i urea, protecció del llit dessecant, plantes químiques, eliminació de boira de petroli, tractament clau de gas, regulació de gas, protecció del tamís molecular, transmissió de gas/mesurament, centrals elèctriques.
-Inherent configuració de dos nivells
-Fer disseny del separador primari flexible
-Various Coalescer Eficiència dels mitjans de comunicació
-Puidit rendiment
-Cometeu amb estàndard GB150
Característiques:
El separador absolut és un equipament d'una sola etapa o en diverses etapes.
Mitjançant l’ús del Packer de diàmetre complet, l’element Coalescer es pot substituir en el temps i l’esforç més curt. L’hidrocicló o la fulla Demister està completament lliure de manteniment, netejant-se i no conté parts de substitució ni mudances, donant lloc a l’apagada.
Abast de l'aplicació
Planta d’amoníac i urea
Protecció del llit dessecant
Planta química
Eliminació de boira d’oli
Tractament de gasos clau
Regulació del gas
Protecció del tamís molecular
Transmissió de gas / mesurament
Central elèctrica

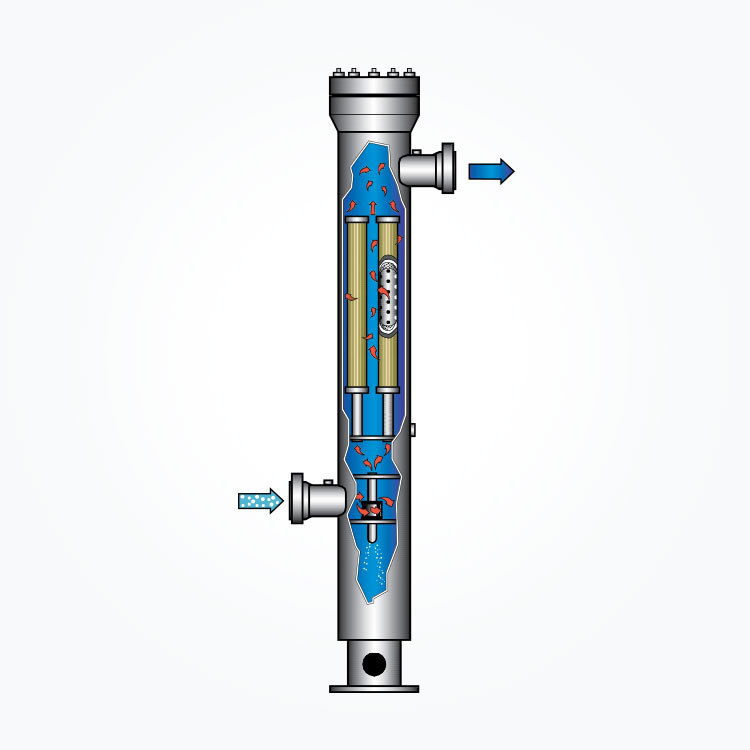

Principi de treball
Tub cicló
Quan el gas que conté boira i sòlid entra a la part de separació primària del contenidor, el líquid entrat i les partícules venudes estan sotmeses a força centrífuga.
(A) El gas brut entra tangencialment al tub cicló des de dues ubicacions.
(B) La closca del tub obliga el gas a un mode de flux ciclònic.
(C) Les partícules sòlides i líquides es descarreguen cap avall per la paret del tub cicló i es reuneixen a la part inferior.
(D) El gas net flueix cap avall, després cap amunt per l’anul·lus central i surt a la part superior
Elements de fulles
En aplicacions on les partícules sòlides no són un factor, el separador de boira de la fulla s’utilitza com a separador primari.
(A) El gas contaminat que entra directament en els canals verticals adjacents, i cada canal fa que el gas canviï ràpidament i moltes vegades en direcció.
(B) La força inercial generada pel ràpid canvi de direcció fa que la goteta exerceixi la força a la paret de la fulla.
(C) Gravitat, tensió superficial i impuls per impulsar el líquid a la bossa de la fulla.
(D) El gas net es descarrega de la cua
(E) Bossa de fulles.
Fereu elements
La part de separació final consisteix en múltiples elements de coalescents d’alta eficiència.
El gas i la boira entren a l'exterior de l'element des de l'interior, on les gotetes s'estenen i colpegen superfícies estretament espaiades. El líquid flueix cap a l'element i entra a la cambra de recollida de líquids.
Bons de rendiment
El separador absolut NX pot aconseguir un 99,999% de separació de 0,3 a 0,6 î¼ m.
El separador absolut de NX es pot dissenyar per limitar el pas de líquid per sota de 1 ppb.
